S504D/C/MC/MD智能安全门禁

功能特性

1. 信息输出：4路继电器电锁控制信号，1路继电器报警控制信号，1路操作正确指示信号，1路操作错误指示信号
2. 信息输入：4路读卡器，可扩充至7路，4路开门按钮，可分别控制两路电锁信号，4路门磁，1路联动警报，可以接消防报警或防盗报警信号
3. LED状态指示：2个通讯指示，1个运行指示，1个供电指示，1个刷卡处理指示，1个系统异常指示
4. 开门方式：支持单卡、多卡开门（最多6张）、远程开门等
5. 等级控制：支持99级用户通行权限
6. 时段控制：支持通行、假日、门磁检测、报警、常开/闭等时段设置
7. 警报控制：支持异常开门、开门超时报警与恢复；支持火灾、防盗联动警报与恢复
8. 安全控制：支持反潜回控制；支持互锁功能
9. 通信控制：支持主动/被动报告记录、主动/被动上传卡号由PC控制
10. 永不当机：支持系统故障自动检测、自动重启等以防止死机现象
11. 安全保护：支持四级防雷通讯保护；支持抗强电、短路、误接自动隔离与恢复。

技术参数

1. 供电电源：DC12V／5A（主板电流＜100mA，读头电流＜100mA）
2. 负载功率：40W（含电锁报警器等外接设备）
3. 读卡参数：支持EM卡、M1卡；刷卡处理时间≤0.1s
4. 读头接入：支持WG26、WG34等协议读头，最大距离为200m
5. PC通讯：支持S-232/S-485（自动转换）；S-485，最大距离为1200m；速率为9600ps（最大115200ps）
6. 存储容量：授权用户：4.5万人；事件记录：7万条
7. 开锁时间：0.1～3276.7s，开门超时报警：0～255s
8. 登记时段：可登记40个通行时间段/天，20个假日
9. 工作环境：温度：－10℃～＋70℃；湿度：10%～95%
10. 重量：1836g
11. 铁箱尺寸：L400mm×W295mm×H95mm读头尺寸：L90mm×W90mm×H19mm。

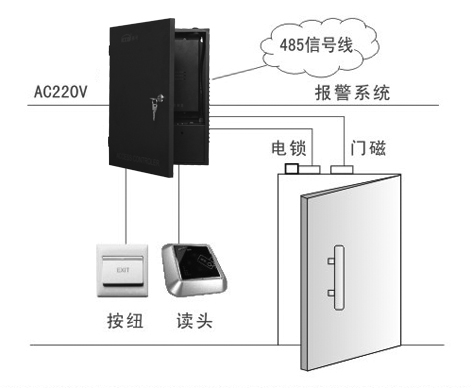

安装示意图

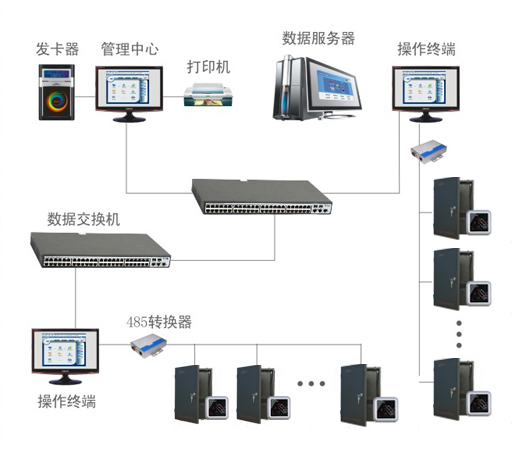

网络拓扑图
