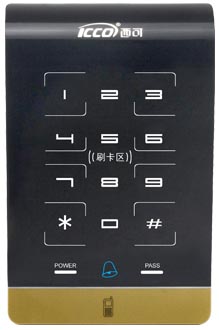

i304M门禁机

基本参数

• 供电电源：DC12V/4A（主板电流100mA，读头电流100mA）
• 读卡参数：支持EM卡、M1卡、SIMPass手机卡、2.4G手机卡、HID卡、CPU卡等多种读卡类型；刷卡处理时间≤0.1S。
• 读头接入：支持WG26、WG34等通讯类型的读头；距离最 大为200m
• PC通讯：支持S-232/S485（自动转换），或TCP/IPS485；最大距离为1000m。速率为9600ps（最大115200ps）
• TCP/IP：最大距离为100m，速率为10m/100m.
• 授权用户：4.5万人。储存容量
• 时间记录：70000条（可扩展到44万条记录）
• 超 级用户：支持8900个
• 开锁时间：0.1~6553.5S
• 开门超时报警：0~255s
• 工作环境：温度：-20℃~+70℃
• 湿度：10%~95%

系统功能

• 电锁控制：4路信号
• 报警控制：1路信号
• 信息输出：正确操作：1路信号指示
• 错误操作：1路信号指示
• 开门按钮：4路信号
• 门磁：4路信号
• 信息输入：联动报警：1路信号
• 刷卡控制：4路信号
• 读卡器：4路信号（可扩展至7路）
• LCD状态显示：2个通讯指示、1个运行指示、1个刷卡处理指示、1个系统异常指示。
• 开门方式：支持单卡、超 级用户密码、卡+密码、管理卡、多卡开门（最多六张）、远程开门等。
• 等级控制：支持99级用户通行权限。
• 时段控制：支持通行时段、假日时段、门磁检测时段、报警时段、常开/闭时段设置
• 报警控制：异常开门、开门超时报警与恢复；火灾、防盗联动报警与恢复；胁迫报警与恢复。
• 安全控制：支持多门互锁、反潜回等控制；支持身份验证密码、胁迫密码自定义
• 通讯控制：支持主动/被动记录报告、主动被动上传卡号由PC回传控制四种。
• 永不当机：支持系统故障自动检测、自动重启等以防止死机现象。
• 安全保护：支持四级防雷通讯保护；支持抗强电、短路、误接自动隔离与恢复接口保护。

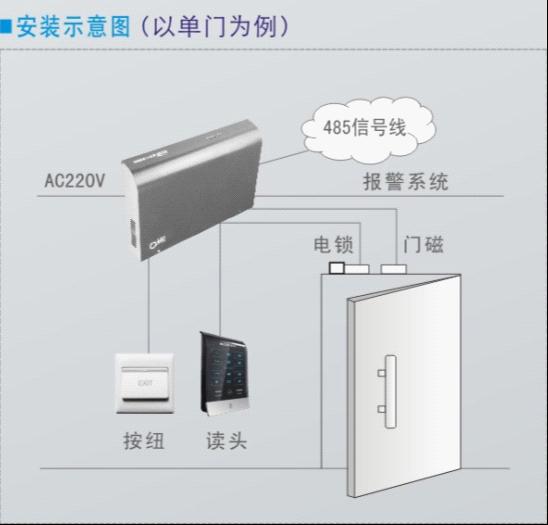

产品安装示意图
