S302D/C智能安全门禁

一、系统功能

1. 信息输出：
2路继电器电锁控制信号 1路继电器报警控制信号 1路操作正确指示信号 1路操作错误指示信号
2. 信息输入：
   4路读卡器，可分别控制两路电锁信号,作为双门双向门禁。
   2路开门按钮，可分别控制两路电锁信号。
   2路门磁
   1路联动警报，可以接消防报警或防盗报警信号。
3. LED状态指示：
   2个通讯指示
   1个运行指示
   1个刷卡处理指示
   1个系统异常指示
4. 开门方式：支持单卡、超 级用户密码、卡+密码、管理卡、多卡开门（最多6张）、无卡开门、远程开门等
5. 等级控制：支持99级用户通行权限
6. 时段控制：支持通行时段、假日时段、门磁检测时段、报警时段、常开/闭时段设置
7. 警报控制：支持异常开门、开门超时报警与恢复；支持火灾、防盗联动警报与恢复；支持胁迫报警与恢复
8. 安全控制：支持反潜回控制；支持身份验证密码、胁迫密码自定义
9. 通信控制：支持主动/被动报告记录、主动/被动上传卡号由PC控制四种方式
10. 永不当机：支持系统故障自动检测、自动重启等以防止死机现象
11. 安全保护：支持四级防雷通讯保护；支持抗强电、短路、误接自动隔离与恢复接口保护

二、产品参数

1. 供电电源：DC12V／5A（主板电流＜100mA，读头电流＜100mA）
2. 负载功率：40W（含电锁报警器等外接设备）
3. 读卡参数：支持EM卡、M1卡；刷卡处理时间≤0.1s
4. 读头接入：支持WG26、WG34等通讯类型读头，通信距离最 大为200m
5. PC通讯：支持S232/S485通讯，最大通讯距离为1200m
6. 存储容量：
   授权用户：4.5万人
   事件记录：7万条
   超 级用户：支持8900个
7. 开锁时间：0.1～6553.5s
8. 开门超时报警：0～255s
9. 可登记40个通行时间段/天，20个假日，
10. 工作环境：
    温度：－20℃～＋70℃
    湿度：10%～95%
11. 尺寸：275mm×225mm×83mm（300mm×200mm×50mm）

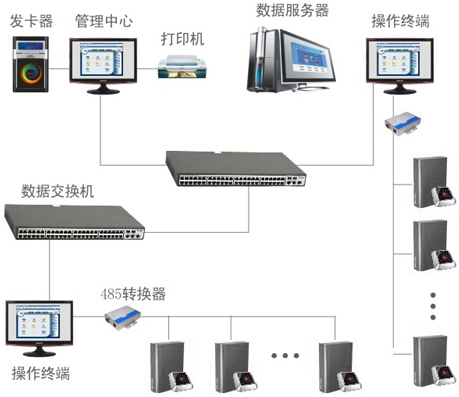

网络拓扑图
